Дренажный насос — это устройство для перекачивания жидкостей с различными примесями. Благодаря своей конструкции он способен перекачивать даже крупные частицы, поэтому его широко используют в хозяйственных целях.

Устройство и принцип работы

В основе дренажного насоса — двигатель. Вместе с насосным узлом он помещается в герметичный корпус. На вале ротора устанавливается рабочее колесо двигателя, к которому прикрепляются лопасти. Чтобы жидкость хорошо всасывается, насосный узел оборудуют решётчатой поверхностью. Чем больше диаметр отверстий у этой решётки, тем большего диаметра частицы смогут проходить через насос. Выключатель устройства представлен в виде поплавка.

Принцип работы дренажного насоса таков: устройство включается в сеть, запускается работа системы. Начинают крутиться лопасти рабочего колеса, которые создают разреженный воздух. В рабочей камере понижается давление. Туда попадает жидкость, и под действием центробежной силы она продвигается к выходу, а затем подаётся в трубу. Грязная жидкость выливается в специальную ёмкость.

Чтобы устройство работало в оптимальном режиме, нужно, чтобы количество твёрдых частиц, содержащихся в воде, не превышало 10 % от общего её объёма. Также температура жидкости не должна быть высокой: оптимальной считается не выше 30-35 градусов, хотя есть модели, предназначенные специально для перекачивания горячей жидкости.

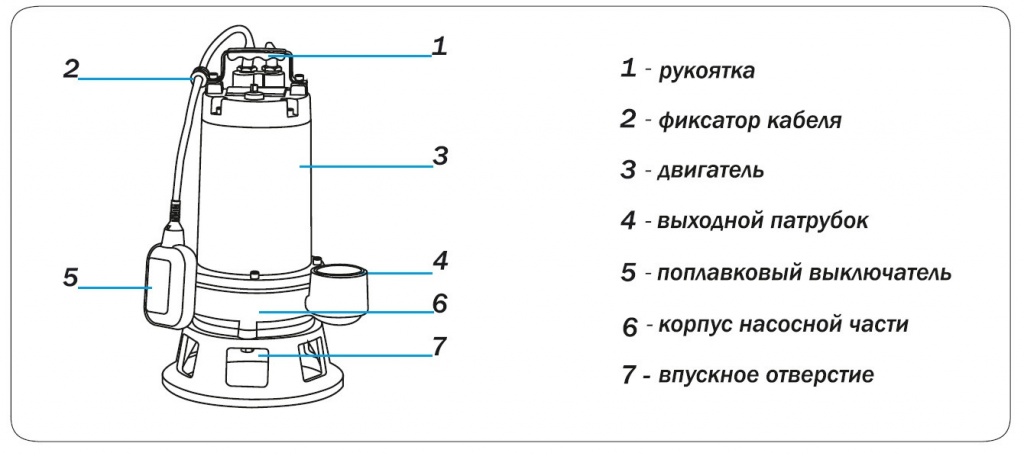

Составные элементы

Дренажные насосы состоят из таких элементов:

• электродвигатель;
• крыльчатка — устройство, с помощью которого перемещается жидкость внутри насоса, расположена на небольшом расстоянии от электродвигателя либо непосредственно внутри него;
• насосный узел с заборным патрубком — отслеживает размер твёрдых примесей, которые попадают в насос;
• лопасти колеса;
• решётка для всасывания твёрдых частиц;
• вал;
• поплавковый выключатель — включает и выключает насос в автоматическом режиме, как только вода достигает нужного уровня;
• герметичный корпус.

Сфера применения

Дренажные насосы используют для откачивания воды из различных резервуаров: ям, колодцев, котлованов, подвалов и так далее. Они применяются как в хозяйственной сфере, так в промышленной.

Также их используют для прочистки шахт и скважин. Единственное, что стоит учесть — вода в резервуаре должна быть чистой либо слабозагрязнённой, так как они оборудованы фильтром. Твёрдые примеси в воде могут быть, но они должны быть незначительного размера: примерно 30-40 миллиметров в диаметре. Для фекальных работ они не предназначены, для этой цели лучше использовать специальный насос.

Преимущества

Дренажные насосы обладают рядом плюсов:

• они компактны и мобильны: весят совсем немного, так, что их можно без проблем переносить с места на место, также их удобно перевозить на автотранспорте;
• устанавливаются автономно, что очень удобно;
• работает в автоматическом режиме, практически не задействуя ручной труд;
• двигатель защищён от перегрева поплавковым выключателем, что значительно продлевает срок его эксплуатации;
• насосная система надёжно защищена от коррозии металла и механического воздействия;
• высокий уровень производительности: в час среднее по стоимости устройство может откачать около 8 кубических метров жидкости;
• максимальная глубина погружения в воду;
• может откачивать воду с твёрдыми примесями;
• недорого стоят.

Различают 2 основных вида дренажных насосов: погружной и поверхностный.

Погружным считается такого устройства, корпус которого полностью уходит под воду. В его днище находится специальное отверстие, через которое насос всасывает воду. Чтобы твёрдые частицы не попали внутрь устройства, на нём стоит фильтр.

Погружные насосы работают в автоматическом режиме. Поплавковая система подаёт сигнал о необходимом уровне воды, после чего насос включается в работу. Преимущества таких устройств:

• на них стоит мощная электроизоляция;
• высокий уровень герметичности;
• большая мощность;
• высокая производительность;
• надёжность и удобство в использовании;
• безопасны в эксплуатации.

Поверхностный дренажный насос не погружают в воду; его располагают рядом с ямой, из которой нужно откачать воду. Откачивание происходит с помощью шланга, которой погружают на дно ямы. Этот вид дренажных насосов также работает в автоматическом режиме. Принцип работы тот же: поплавок даёт системе управления сигнал о необходимом уровне воды, и насос включается в работу. Плюсы поверхностных насосов:

• они мобильны и компактны;
• просты в эксплуатации;
• практичны и долговечны.

По типу загрязнённости откачиваемой жидкости все дренажные насосы можно разделить на 3 вида:

• приборы для чистых или малозагрязнённых жидкостей (диаметр примесей не более 5 миллиметров);
• для воды средней степени загрязнений (диаметр примесей не более 25 миллиметров);
• для сильно загрязнённых жидкостей (диаметр примесей не более 40 миллиметров).

По типу встроенного выключателя дренажные насосы бывают поплавковые и электронные. В поплавковых стоит специальный механический поплавок, который включает насос, как только вода в нём достигает необходимого уровня. В электронных устройствах стоит электронный встроенный выключатель. Как правило, такие модели стоят дороже, и их ремонт сложнее.

Установка и сборка

Перед работой дренажный насос нужно собрать и установить. Собирают его соединительные детали; шланг подключают к патрубку.

Чтобы начать работу, устройство нужно разместить на ровной, предварительно очищенной поверхности, так, чтобы патрубок занял вертикальное положение. Это если мы работаем с поверхностным дренажным насосом. Если мы имеем дело с погружным прибором, то его погружают в воду на глибину, регламентированную руководством по эксплуатации.

После установки (или погружения) устройство включают. Вал должен работать в направлении часовой стрелки. Если в обратном, то нужно поменять местами фазы. Отследить нужное положение фаз просто: нужно обесточить насос, после чего проверить мощность подачи тока. Затем нужно поменять фазы, и снова измерить подачу. После этого нужно соотнести полученные значения, и выбрать из двух самый оптимальный вариант.

Как использовать

Дренажные насосы довольно просты в эксплуатации. Вот пошаговая инструкция, как ими пользоваться:

• Подключите прибор к электросети. Электродвигатель начнёт работу, придут в движение лопасти.
• Внутрь устройства начнёт поступать вода. Под действием центробежной силы она начнёт поступать в шланг.
• Грязная вода окажется в резервуаре. Как только будет перекачан необходимый объём воды, и вода станет чистой от примесей, отключите прибор от сети. Прочистите насос и проверьте все его элементы. Для эффективной работы дренажного насоса следует прочищать его каждые 3-4 часа, предварительно отключив прибор от электросети.

Продолжительность работы дренажного насоса на разных моделях бывает разной: от одного часа до нескольких минут. Это указано в техническом паспорте устройства, там же написаны рекомендации по его уходу. Стоит помнить, что грамотный уход за насосом и соблюдение всех правил по его эксплуатации значительно продляет срок службы устройства.

Ошибки при использовании

Некоторые ошибки, допущенные во время использования дренажного насоса, приводят к серьёзным поломкам или выходу его из строя. Вот самые распространённые:

• Перегрев двигателя, если устройство беспрерывно работает несколько часов. Чтобы этого не произошло, нужно через каждые 3-4 часа работы отключать насос из сети.
• Высокая температура откачиваемой жидкости. Большинство моделей дренажных насосов, как погружных, так поверхностных, не предназначены для работы с горячей водой. Давление жидкости, действующее на винтовые лопасти, в разы увеличивается, соответственно, нагрузка на двигатель тоже возрастает, причём в колоссальное количество раз. В этом случае он не только перегреется, а вообще сгорит. Рекомендованная температура откачиваемой воды для каждой модели указаны в инструкции, но в среднем это не более 35 градусов.
• Использование не по назначению. Перед тем, как подключить дренажный насос к работе, нужно чётко представлять, для какой цели он будет использоваться. Всё дело в том, что для каждого вида работ предусмотрена своя мощность устройства. Если это дачные работы (откачивание воды из подвала, например), то оптимальный вариант мощности — откачивание 180 литров жидкости в минуту. Если это работы на производстве — например, в шахте, то там мощность должна быть выше. Иногда нужно очистить воду от примесей и твёрдых частиц — в этом случае стоит обратить внимание на фильтр, стоящий на оборудовании. Главное — понять цели, а потом выбирать модель насоса.

Как выбрать дренажный насос

В первую очередь, нужно обратить внимание на производителя. ТОП-7 самых востребованных:

• Pedrollo – итальянская продукция: высокое качество, но и цена тоже высокая.
• Джиллекс — американский бренд, есть как дорогие, так бюджетные модели.
• ГНОМ — насосы от отечественного производителя по средним ценам.
• Quattro Elementi – итальянский бренд, отличающийся высоким качеством продукции.
• Hammer – немецкая марка насосов.
• Макита — тоже немецкий бренд.
• ЗУБР — белорусская продукция по средней стоимости.

Затем нужно разобраться с назначением прибора: с какой целью вы его приобретаете. Исходя из этого нужно выбрать подходящую мощность насоса, уровень производительности, скорость фильтрации работы и прочие технические характеристики. Не забудьте учесть химический состав жидкости, её температуру и степень загрязнённости — всё это тоже влияет на выбор подходящей дренажной модели.

Если цена имеет значение, то уместно остановить выбор на моделях отечественного производства. Как правило, их ценовой сегмент близок к среднему, а у некоторых производителей есть модели по самой низкой стоимости. Соответственно, импортные изделия брендов Джиллекс, Макита, Хаммер и других — стоят дороже. Однако и качество у них выше.

Важно, чтобы дренажный насос имел защиту от перегрева двигателя. Обычно эту функцию выполняет поплавковая система, которая регулирует уровень подачи воды.

Отдать предпочтение стоит моделям с металлическим корпусом, выполненным из чугуна или нержавеющей стали. Этот материал не только отличается долговечностью, но и устойчивостью к агрессивным средам и механическим повреждениям. Изделия из пластика в этом случае значительно им уступают. Однако металлические модели дороже, чем пластиковые.

Ещё важна производительность дренажного насоса. Это количество жидкости, которое он способен откачать из резервуара за определённый отрезок времени. Для использования в быту достаточно такой производительности: 10 кубометров в час, для промышленной — 100 кубометров в час. Величина напора жидкости варьируется от 5 до 50 метров.

Также стоит учесть, стоит ли на устройстве автоматическая защита. Она контролирует работу двигателя, и в случае его перегрева может остановить его. Также после остывания она обратно запускает двигатель в работу.

На качество воды тоже стоит обратить внимание: некоторые насосы не предназначены для работы в агрессивных, едких и горючих жидкостях, как, например, бензин. Существуют модели, которые «боятся» хлорированной воды — всё это должно быть прописано в паспорте прибора. Соответственно, использовать модели таких устройств в агрессивной среде нельзя, иначе у них перегреется двигатель.

В сборке и в установке это должна быть максимально простая модель, чтобы вы могли справиться с этим самостоятельно и не пришлось задействовать специалиста.

Какую бы модель дренажного насоса вы не выбрали, важно помнить про грамотную эксплуатацию и должный уход за изделием. Только так оно прослужит длительное время, не доставляя своему хозяину проблем с поломками.
