Прибор проверки и регулировки света фар оптико-механический, электронный люксметр, зеркальный визир, регулируемый измерительный щит, основание на колесиках, неподвижная стойка со скользящими нейлоновыми колодками.
Описание
Каждый из нас когда-либо сталкивался с ситуацией, когда в темное время суток, двигаясь по дороге, встречный автомобиль слепит фарами. Это возможно по двум причинам – неправильно отрегулированы фары или вообще не отрегулированы, или установлены лампы, несоответствующие рекомендованным. Такая ситуация может спровоцировать ДТП. Чтобы избежать этого, необходимо своевременно проводить проверку и регулировку фар. С этой задачей легко справляются приборы для проверки и регулировки света фар от известного итальянского производителя – компании AUTO-TOP.
Внесен в ФЕДЕРАЛЬНЫЙ ИНФОРМАЦИОННЫЙ ФОНД ПО ОБЕСПЕЧЕНИЮ ЕДИНСТВА ИЗМЕРЕНИЙ "АРШИН" (https://fgis.gost.ru/fundmetrology/registry/4/items/1408564), а значит подходят для проверки и регулировки фар в соответствии с Техническим регламентом РФ №720 от 30.09.2009г., а также ГОСТ Р 51709-2001 как в автосервисах, так и на пунктах технического осмотра автотранспортных средств.

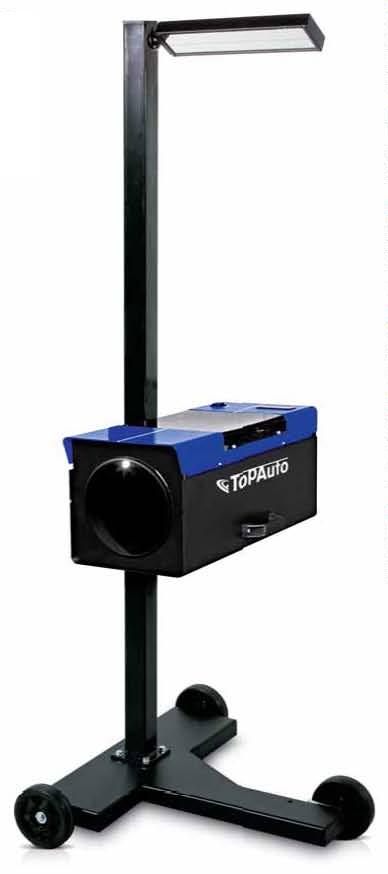

Модель HBA19D предназначена для проверки и регулировки фар головного света, а также противотуманных фар, с галогеновыми лампами легковых, грузовых автомобилей, автобусов, мотоциклов, мопедов, скутеров, и мотовездеходов, в том числе и автомобилей с правосторонним расположением руля.
Конструктивные особенности прибора:
- Главным элементом прибора является оптический блок, установленный на неподвижной вертикальной стойке, закрепленной на устойчивом основании с тремя прорезиненными колесами.
- Внутри оптического блока находится:
- Оптический элемент - износоустойчивая плексигласовая линза Френеля с гладкой внешней поверхностью.
- Неподвижный экран с разметкой для контроля светотеневой границы.
- Встроенный цифровой люксметр для измерения силы света. Результат измерения силы света выводится на жидкокристаллический дисплей, встроенный в корпус блока.
- Позиционирование прибора относительно транспорта осуществляется по зеркальному визиру, зафиксированному в верхней части неподвижной стойки. Регулировка положения визира под рост оператора производится при помощи удобной ручки.
- Пузырьковый уровень, расположенный внутри корпуса оптического блока, помогает установить прибор точно в горизонтальной плоскости.
- Контроль высоты подъема оптического блока производится при помощи метрической шкалы, нанесенной в виде наклейки на стойку.
- Скользящие нейлоновые ползуны обеспечивают надежную и устойчивую фиксацию оптического блока на вертикальной стойке.
- Прибор окрашивается порошковой краской, которая позволяет сохранить внешний вид надолго. Кроме того, крышка оптического блока имеет два варианта окраски – в синий или серый цвет.
Функциональные возможности прибора:
- Измерение углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки, на которой устанавливается автомобиль (в соответствии с требованиями ГОСТ Р 51709-2001)
- Измерение углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света (в соответствии с требованиями ГОСТ Р 51709-2001)
- Измерение силы света и проверка технического состояния фар автотранспортных средств (в соответствии с требованиями ГОСТ Р 51709-2001)
- Измерение светотеневой границы и силы света противотуманных фар (в соответствии с требованиями ГОСТ Р 51709-2001)
