Цифровой осциллограф RIGOL DHO1104 купить в Челябинске по недорогой цене в Allpromsnab

Гарантия на товар

12 месяцев

Оригинальный товар

Мы сотрудничаем напрямую с производителями и официальными дистрибьюторами товаров. Поставляем только новое и оригинальное оборудование и инструменты.

Бренд:RIGOL
Показать все

Последняя цена

291060 ₽

Под заказ

Артикул	276656
Бренд	RIGOL
Гарантия	3 года
Количество каналов	4
Полоса пропускания	100 МГц
Масса	<td colspan="3"> 3,8 кг
Размеры	<td colspan="3"> 358 х 214 х 120 мм
Полоса пропускания	<td colspan="3"> 100 МГц/
Время нарастания (от 10% до 90%, типовое)	<td colspan="3"> ≤5 нс/
Количество входных каналов	<td colspan="3"> 2 аналоговых входа + 1 внешний вход запуска/
Режим выборки	<td colspan="3"> Выборка в реальном времени/
Максимальная частота дискретизации	<td colspan="3"> <p> 2 Гвыб/с (1 канал) </p> <p> 1 Гвыб/с (2 канала) </p>
Максимальная глубина памяти	<td colspan="3"> <p> 50 млн. точек (25 млн. точек - два канала) – стандарт. </p> <p> 100 млн. точек (50млн. точек - два канала) - опция HDO1000-RLU-01. </p>
Максимальная скорость захвата сигнала	<td colspan="3"> <p> 50000 осц/сек (векторный режим) </p> <p> 1500000 осц/сек (режим UltraAcquire) </p>
Вертикальное разрешение	<td colspan="3"> 12 бит/
Эффективное количество ENOB (тип.)	<td colspan="3"> > 8 бит/
Вертикальное разрешение в режиме высокого разрешения	<td colspan="3"> 14 бит, 16 бит/
Аппаратная запись и воспроизведение сигналов в реальном времени	<td colspan="3"> макс. 500 000 кадров/
Пиковый детектор	<td colspan="3"> захват глитчей от 2 нс/
Тип и размер встроенного дисплея	<td colspan="3"> 10.1-дюймовый сенсорный дисплей с управлением "Multi-Touch"
Разрешение встроенного дисплея	<td colspan="3"> 1280 х 900 пикселей, соотношение сторон 16:9/
Система вертикального отклонения	<td colspan="3"> /
Входная связь	<td colspan="3"> по постоянному току, переменному току или заземление/
Входной импеданс	<td colspan="3"> 1 МОм ± 1%/
Входная емкость	<td colspan="3"> 19 пФ ± 3 пФ
Диапазон ослабления пробников	<td colspan="3"> 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X,1000X, 2000X, 5000X/
Максимальное входное напряжение	<td colspan="3"> 300 В(скз) CAT I, 400 В(пик) (DC + В(пик))/
Чувствительность по вертикали	<td colspan="3"> от 500 мкВ/дел до 10 В/дел/
Диапазон смещения по постоянному току	<td colspan="3"> <p> ±1 В (≤ 65 мВ/дел) </p> <p> ±10 В (свыше 65 мВ/дел до 270 мВ/дел) </p> <p> ±20 В (свыше 270 мВ/дел до 2.75 В/дел) </p> <p> ±100 В (свыше 2.75 мВ/дел до 10 В/дел) </p>
Динамический диапазон	<td colspan="3"> ±4 делений (12 бит)/
Ограничение пропускной способности(типовое)	<td colspan="3"> 20 МГц, полный; выбирается для каждого канала./
Погрешность коэффициента усиления	<td colspan="3"> ±2% от полной шкалы/
Погрешность смещения	<td colspan="3"> <p> ≤200 мВ/дел: (±0,1 дел; ±2 мВ; ±1,5% смещения) </p> <p> >200 мВ/дел: (±0,1 дел; ±2 мВ; ±1% смещения) </p>
ESD защита	<td colspan="3"> ±8 кВ (на входе BNC)/
Изоляция между каналами	<td colspan="3"> ≥100:1/
Горизонтальная развертка	<td colspan="3"> /
Диапазон временной развертки	<td colspan="3"> от 2 нс/дел до 1000 с/дел/
Разрешение по времени	<td colspan="3"> 400 пс/
Погрешность частоты опорного генератора	<td colspan="3"> ±2,5 х 10 в-6/год/
Задержка между каналами	<td colspan="3"> ≤2 нс/
Диапазон задержки времени	<td colspan="3"> <p> предварительный запуск: -5 дел. </p> <p> пост запуск: 1 с или 100 дел (в зависимости от того, что больше) </p>
Переключение с канала на канал	<td colspan="3"> диапазон переключения от канала к каналу: ±100 нс, точность: ±1 пс/
Режимы	<td colspan="3"> <p> YT режим по умолчанию </p> <p> XY на канале ½ </p> <p> SCAN базовое время сканирования ≥ 200 мс/дел </p> <p> ROLL временная база: ≥50 мс/дел или ≥100 мс/дел (выбирается), доступно для входа или выхода из режима ROLL поворотом ручки горизонтальной временной базы. </p>
Система запуска	<td colspan="3"> /
Источник сигнала запуска	<td colspan="3"> аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока./
Режим запуска	<td colspan="3"> автоматический, нормальный, одиночный
Связь синхронизации	<td colspan="3"> AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц)/
Подавление шумов	<td colspan="3"> увеличение задержки для триггерной цепи (только для внутреннего триггера), включение/выключение/
Диапазон удержания	<td colspan="3"> от 8 нс до 10 с/
Полоса пропускания системы запуска:	<td colspan="3"> /
внутренний источник запуска	<td colspan="3"> ± 5 делений от центра экрана/
внешний вход запуска	<td colspan="3"> ± 5 В/
Чувствительность системы запуска:	<td colspan="3"> /
Импеданс внешнего входа запуска	<td colspan="3"> 1 МОм ±1%, BNC разъем/
Отклонение запуска(типовое)	<td colspan="3"> нормальный прием, пограничный триггер, уровень триггера, расположенный около 50% от внешнего входного сигнала/
Диапазон установки порога срабатывания запуска:	<td colspan="3"> /
питающая сеть переменного тока	<td colspan="3"> фиксированное значение 40% - 60 %/
Типы запуска	<td colspan="3"> запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту, по протоколам: I2C, SPI, RS232/UART, CAN, LIN./
Поиск и навигация	<td colspan="3"> /
Тип	<td colspan="3"> по нарастанию и ширина импульса./
Источник	<td colspan="3"> аналоговые каналы/
Копирование	<td colspan="3"> копирование в/из системы запуска; независимые настройки, включая настройку порогового уровня и условий запуска./
Отображение результатов	<td colspan="3"> событие просматриваются или экспортируется во внешнюю/внутреннюю память./
Навигация	<td colspan="3"> <p> время: просмотр полученных сигналов во временном порядке. </p> <p> событие: используются элементы управления навигацией для перехода к найденным событиям поиска. </p> <p> сегмент: используются элементы управления навигацией для воспроизведения полученных сегментов на странице режима UltraAcquire. </p>
Измерение формы сигнала	<td colspan="3"> /
Курсорные измерения	<td colspan="3"> <p> количество курсоров: 2 пары курсоров по осям X и Y. </p> <p> ручной режим: </p> <p> - отклонение напряжения между курсорами (ΔY). </p> <p> - отклонение по времени между курсорами (ΔX). </p> <p> - обратная величина ΔX (Гц) (1/ΔX). </p> <p> режим отслеживания: </p> <p> - фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. </p> <p> - фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. </p> <p> автоматизированное измерение: </p> <p> - позволяет отображать курсор во время автоматического измерения. </p> <p> режим XY: </p> <p> - измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. </p> <p> X = Канал 1, Y = Канал 2 </p>
Автоматические измерения	<td colspan="3"> <p> количество измерений: </p> <p> -41 (в том числе до 14 измерений могут отображаться одновременно на экране). </p> <p> -источник измерения: </p> <p> от CH1 к CH4, от Math1 к Math 4 </p> <p> -диапазон измерений </p> <p> основной вид, увеличение. </p> <p> измерения: </p> <p> -отображает 33 результата измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно. </p> <p> вертикальные измерения: </p> <p> -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, </p> <p> периодическая область и среднеквадратичное значение переменного тока. </p> <p> горизонтальные измерения: </p> <p> -период, частота, время нарастания, время спада, +ширина, -ширина,+режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество </p> <p> нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin, +Скорость нарастания и -Скорость нарастания. </p> <p> другие: </p> <p> -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) </p> <p> статистика: </p> <p> -элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчет. </p> <p> -устанавливаемое статистическое время </p>
Математические операции	<td colspan="3"> /
Количество математических функций	<td colspan="3"> отображает 4 математические функции одновременно/
Арифметика	<td colspan="3"> A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop/
Цветовая гамма	<td colspan="3"> обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы/
БПФ	<td colspan="3"> <p> -размер записи: до 1 млн. точек. </p> <p> -тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. </p> <p> -поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. </p>
Поиск по пиковым значениям	<td colspan="3"> максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем/
Анализ осциллограмм	<td colspan="3"> /
Запись сигналов	<td colspan="3"> <p> сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000. </p> <p> источник сигнала: все аналоговые каналы. </p> <p> анализ: поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; </p> <p> способен вычислять, измерять и декодировать </p> <p> воспроизводимые сигналы. </p>
Тест "Годен/Не годен"	<td colspan="3"> <p> сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана. </p> <p> источник сигнала: все аналоговые каналы. </p>
Декодирование сигналов последовательной передачи данных	<td colspan="3"> /
Количество каналов	<td colspan="3"> 4, декады и включает/отключает четыре типа протоколов одновременно./
Тип декодируемых каналов	<td colspan="3"> типовые Parallel, RS232/UART, I²C, SPI, CAN, LIN./
Автоматическое масштабирование	<td colspan="3"> автоматическое масштабирование минимального напряжения более 10 мВ (размах), рабочего цикла более 1% и частоты более 35 Гц./
Цифровой вольтметр	<td colspan="3"> /
Функции вольтметра	<td colspan="3"> <p> источник: все аналоговые каналы. </p> <p> измерение напряжения постоянного тока; </p> <p> измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; </p> <p> измерение среднеквадратичное значение напряжения переменного тока. </p> <p> разрешение 4 разряда. </p> <p> поддержка настроек верхнего / нижнего предела; подает звуковой сигнал, когда значение напряжения находится внутри или за пределами предельного диапазона. </p>
Прецизионный частотомер	<td colspan="3"> /
Функции частотомера	<td colspan="3"> <p> источник: все аналоговые каналы и выход. </p> <p> измерение частоты, периода, сумматор. </p>
Разрешение	<td colspan="3"> от 3 до 6 разрядов (устанавливаемое пользователем)/
Частотный диапазон частотомера	<td colspan="3"> Максимальная аналоговая полоса пропускания./
Сумматор	<td colspan="3"> до 48 разрядов/
Набор команд управления и программирования	<td colspan="3"> стандартные SCPI команды./
Общие характеристики	<td colspan="3"> /
Масштабная сетка	<td colspan="3"> 10 делений по вертикали х 8 делений по горизонтали/
Послесвечение	<td colspan="3"> <p> выключено; </p> <p> бесконечное послесвечение; </p> <p> настраиваемое послесвечение (от 100 мс до 10 с) </p>
Яркость	<td colspan="3"> 256 уровней интенсивности (LCD, HDMI)./
Процессор	<td colspan="3"> Cortex-A72, 1.8 ГГц, 8 ядер/
Объем памяти	<td colspan="3"> 4 ГГб RAM/
Операционная система	<td colspan="3"> Android/
Внутренняя энергонезависимая память	<td colspan="3"> 8 ГГб/
Интерфейсы связи	<td colspan="3"> USB 3.0, LAN/
Видеовыход	<td colspan="3"> HDMI/
Напряжение и сила тока сети питания	<td colspan="3"> 100 В – 240 В, 50-60 Гц/
Максимальная потребляемая мощность	<td colspan="3"> 400 Вт/
Диапазон рабочих температур	<td colspan="3"> От 0°C до +50°C
Диапазон температур хранения	<td colspan="3"> От -30°C до +60°C/
Относительная влажность	<td colspan="3"> не более 90%/
Высота для монтажа в измерительную стойку	<td colspan="3"> 4U/
Время нарастания (от 10% до 90%, типовое)	<td colspan="3"> ≤5 нс/
Максимальная частота дискретизации	<td colspan="3"> <p> 2 Гвыб/с (1 канал) </p> <p> 1 Гвыб/с (2 канала) </p>
Максимальная скорость захвата сигнала	<td colspan="3"> <p> 50000 осц/сек (векторный режим) </p> <p> 1500000 осц/сек (режим UltraAcquire) </p>
Вертикальное разрешение в режиме высокого разрешения	<td colspan="3"> 14 бит, 16 бит/
Аппаратная запись и воспроизведение сигналов в реальном времени	<td colspan="3"> макс. 500 000 кадров/
Диапазон смещения по постоянному току	<td colspan="3"> <p> ±1 В (≤ 65 мВ/дел) </p> <p> ±10 В (свыше 65 мВ/дел до 270 мВ/дел) </p> <p> ±20 В (свыше 270 мВ/дел до 2.75 В/дел) </p> <p> ±100 В (свыше 2.75 мВ/дел до 10 В/дел) </p>
Ограничение пропускной способности(типовое)	<td colspan="3"> 20 МГц, полный; выбирается для каждого канала./
Погрешность коэффициента усиления	<td colspan="3"> ±2% от полной шкалы/
Погрешность частоты опорного генератора	<td colspan="3"> ±2,5 х 10 в-6/год/
Переключение с канала на канал	<td colspan="3"> диапазон переключения от канала к каналу: ±100 нс, точность: ±1 пс/
Подавление шумов	<td colspan="3"> увеличение задержки для триггерной цепи (только для внутреннего триггера), включение/выключение/
Полоса пропускания системы запуска:	<td colspan="3"> /
Диапазон установки порога срабатывания запуска:	<td colspan="3"> /
питающая сеть переменного тока	<td colspan="3"> фиксированное значение 40% - 60 %/
Количество математических функций	<td colspan="3"> отображает 4 математические функции одновременно/
БПФ	<td colspan="3"> <p> -размер записи: до 1 млн. точек. </p> <p> -тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. </p> <p> -поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. </p>
Декодирование сигналов последовательной передачи данных	<td colspan="3"> /
Набор команд управления и программирования	<td colspan="3"> стандартные SCPI команды./
Внутренняя энергонезависимая память	<td colspan="3"> 8 ГГб/
Напряжение и сила тока сети питания	<td colspan="3"> 100 В – 240 В, 50-60 Гц/
Максимальная потребляемая мощность	<td colspan="3"> 400 Вт/
Высота для монтажа в измерительную стойку	<td colspan="3"> 4U/
Время нарастания (от 10% до 90%, типовое)	<td colspan="3"> ≤5 нс/
Максимальная частота дискретизации	<td colspan="3"> <p> 2 Гвыб/с (1 канал) </p> <p> 1 Гвыб/с (2 канала) </p>
Максимальная скорость захвата сигнала	<td colspan="3"> <p> 50000 осц/сек (векторный режим) </p> <p> 1500000 осц/сек (режим UltraAcquire) </p>
Вертикальное разрешение в режиме высокого разрешения	<td colspan="3"> 14 бит, 16 бит/
Аппаратная запись и воспроизведение сигналов в реальном времени	<td colspan="3"> макс. 500 000 кадров/
Диапазон смещения по постоянному току	<td colspan="3"> <p> ±1 В (≤ 65 мВ/дел) </p> <p> ±10 В (свыше 65 мВ/дел до 270 мВ/дел) </p> <p> ±20 В (свыше 270 мВ/дел до 2.75 В/дел) </p> <p> ±100 В (свыше 2.75 мВ/дел до 10 В/дел) </p>
Ограничение пропускной способности (типовое)	<td colspan="3"> 20 МГц, полный; выбирается для каждого канала./
Погрешность коэффициента усиления	<td colspan="3"> ±2% от полной шкалы/
Погрешность частоты опорного генератора	<td colspan="3"> ±2,5 х 10 в-6/год/
Переключение с канала на канал	<td colspan="3"> диапазон переключения от канала к каналу: ±100 нс, точность: ±1 пс/
Подавление шумов	<td colspan="3"> увеличение задержки для триггерной цепи (только для внутреннего триггера), включение/выключение/
Полоса пропускания системы запуска:	<td colspan="3"> /
Диапазон установки порога срабатывания запуска:	<td colspan="3"> /
питающая сеть переменного тока	<td colspan="3"> фиксированное значение 40% - 60 %/
Количество математических функций	<td colspan="3"> отображает 4 математические функции одновременно/
БПФ	<td colspan="3"> <p> -размер записи: до 1 млн. точек. </p> <p> -тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. </p> <p> -поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. </p>
Декодирование сигналов последовательной передачи данных	<td colspan="3"> /
Набор команд управления и программирования	<td colspan="3"> стандартные SCPI команды./
Внутренняя энергонезависимая память	<td colspan="3"> 8 ГГб/
Напряжение и сила тока сети питания	<td colspan="3"> 100 В – 240 В, 50-60 Гц/
Максимальная потребляемая мощность	<td colspan="3"> 400 Вт/
Высота для монтажа в измерительную стойку	<td colspan="3"> 4U/

Загрузка...

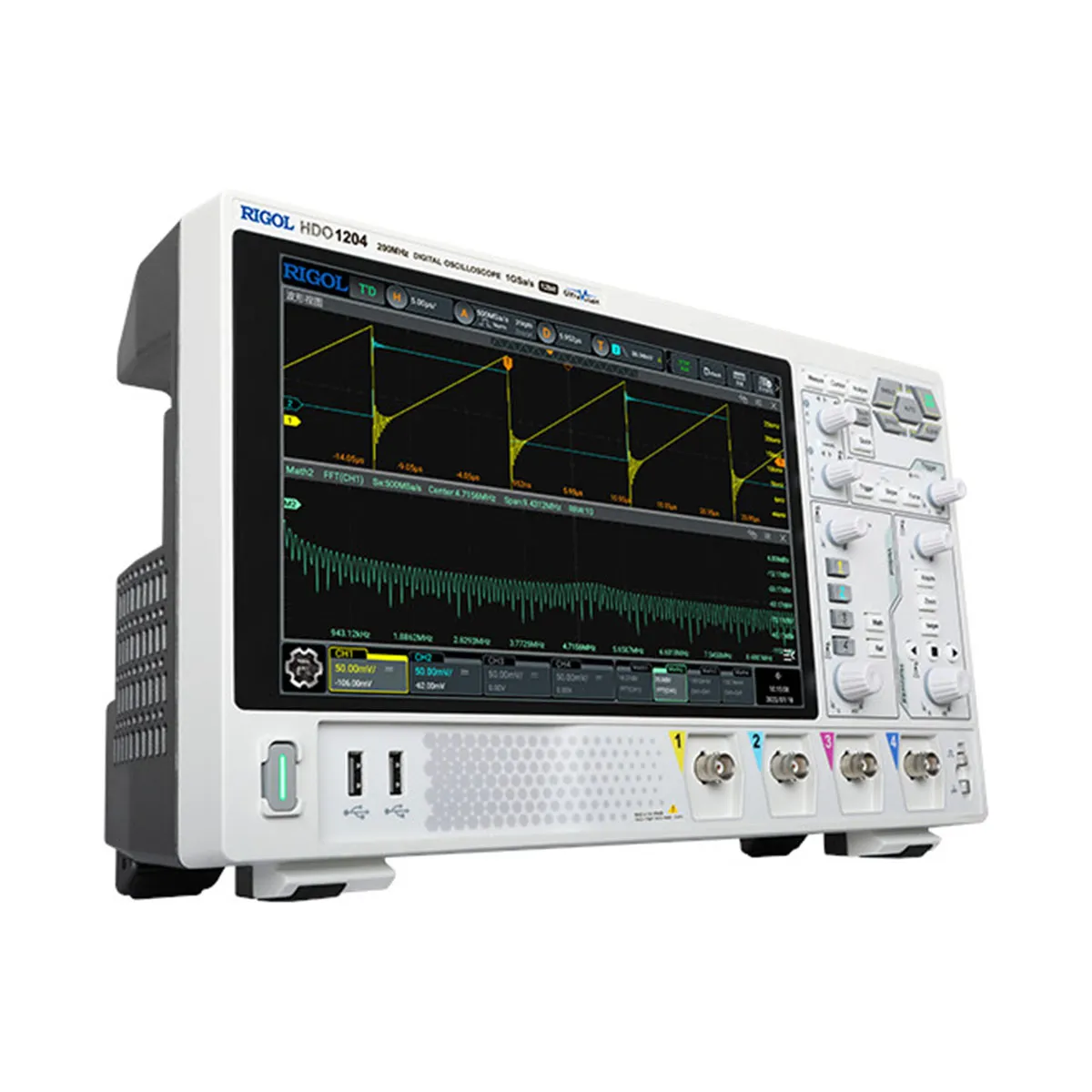

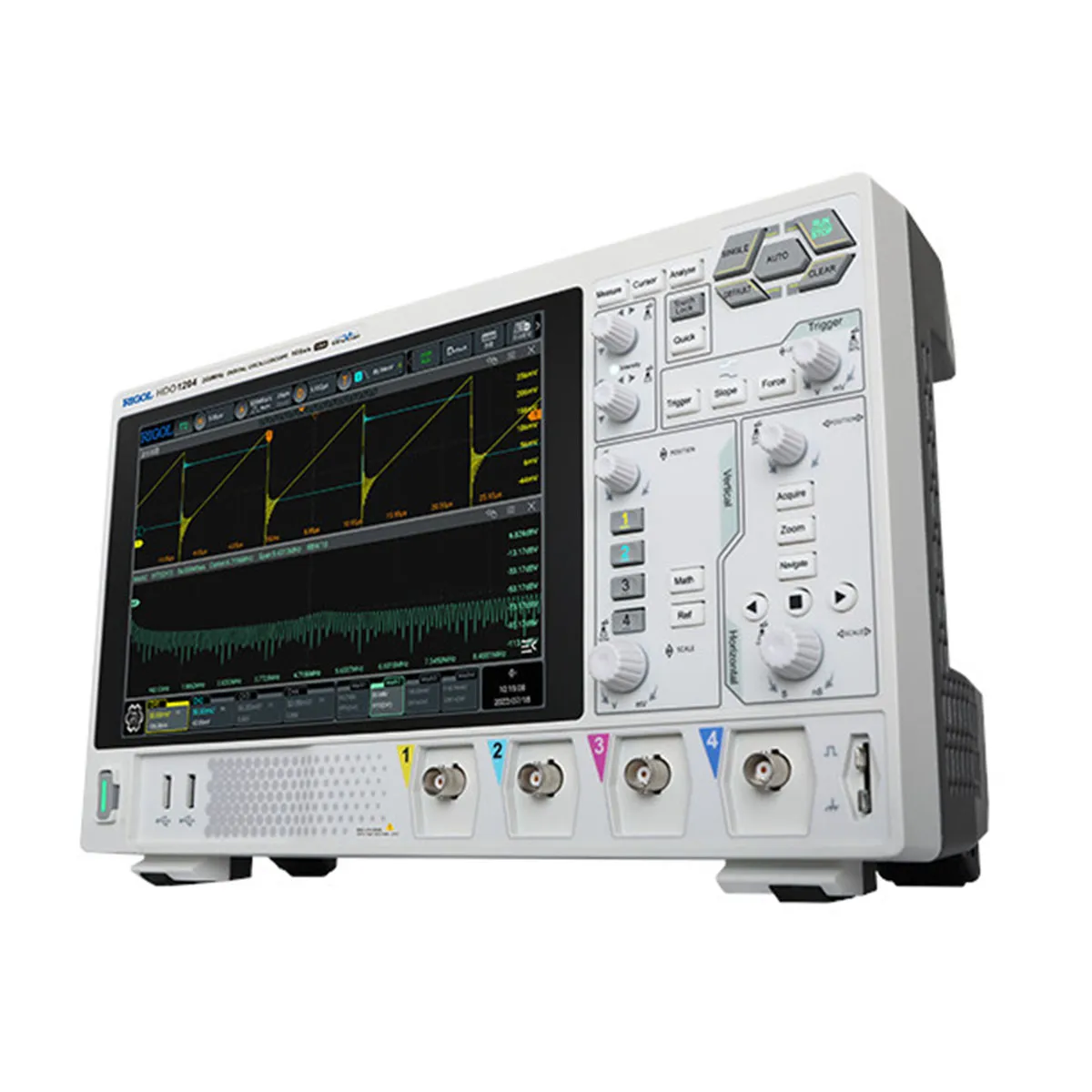

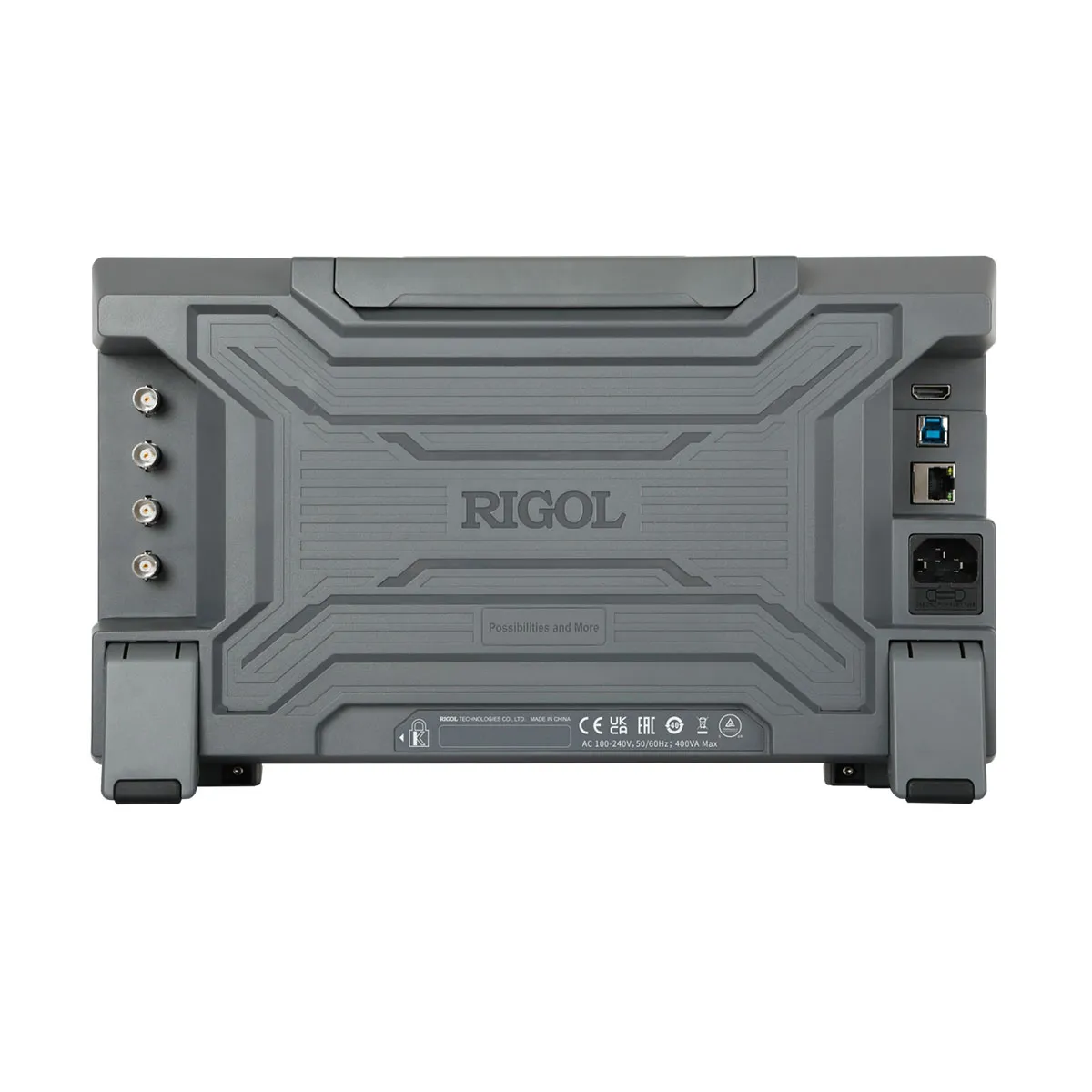

Rigol DHO1104 – это цифровой 4-х канальный осциллограф высокого разрешения с полосой пропускания 100 МГц серии DHO1000.

Осциллограф DHO104 является современным инструментом для исследования и отладки электронных схем, обладает продвинутыми для данного класса оборудования техническими характеристиками и широким функционалом.

Компания Rigol® разработала и применила в серии DHO1000 новейшие разработки компании Rigol - процессор собственной разработки "Centaurus".

Особенности и преимущества

сверхнизкий уровень собственного шума для более чистых сигналов, более точное измерение низкоуровневых сигналов;
12-битное разрешение, позволяющее видеть мельчайшие искажения сигнала и выделять малые сигналы на уровне шумов;
частота дискретизации в реальном времени до 2 Гвыб/с;
глубина записи до 100 млн. точек, обеспечивая захват более детализированных сигналов в течение более длительных промежутков времени;
декодирование сигналов шин последовательной передачи данных в стандартной комплектации: SPI, I2C, RS-232/UART, CAN, LIN;
10,1-дюймовый HD сенсорный экран;
Фотоэлектронные органы управления на передней панели являются долговечными и обеспечивают более точное и плавное взаимодействие и упрощают измерение.

Применение

Тестирование источников питания: осциллограф является важным инструментом для измерения параметров источника питания. 12-битное разрешение осциллографов серии HDO1000 позволяет проводить измерения пульсации легко и быстро.
Обучение: серия осциллографов DHO1000 позволяет обучить в высших школах измерениям шумовых характеристик с применением 12-битного разрешения.
Прикладные разработки: 10,1-дюймовый HD сенсорный экран помогает лучше отображать сигналы, а большая глубина и автоматическое масштабирование предоставляет больше возможностей при тестировании разрабатываемых систем.
Автомобильная электроника: функция декодирования стандартов CAN и LIN - доступное решение для тестирования автомобильной электроники.

Загрузка...

Способы получения:

Самовывоз из офиса:

Уточняйте срок

адрес: г. Челябинск, ул. Арзамасская 1-я, 25, склад 7

Схема проезда

Доставка по городу - бесплатно

Доставка за город - уточняйте

RIGOL

Все товары бренда

Китай - родина бренда

Китай - страна производства

Цифровой осциллограф RIGOL DHO1104

Rigol DHO1104 – это цифровой 4-х канальный осциллограф высокого разрешения с полосой пропускания 100 МГц серии DHO1000. Осциллограф DHO104 является современным инструментом для исследования и отладки электронных схем, обладает продвинутыми для данного класса оборудования техническими характеристиками и широким функционалом. Компания Rigol® разработала и применила в серии DHO1000 новейшие разработки компании Rigol - процессор собственной разработки "Centaurus". Особенности и преимущества сверхнизкий уровень собственного шума для более чистых сигналов, более точное измерение низкоуровневых сигналов; 12-битное разрешение, позволяющее видеть мельчайшие искажения сигнала и выделять малые сигналы на уровне шумов; частота дискретизации в реальном времени до 2 Гвыб/с; глубина записи до 100 млн. точек, обеспечивая захват более детализированных сигналов в течение более длительных промежутков времени; декодирование сигналов шин последовательной передачи данных в стандартной комплектации: SPI, I2C, RS-232/UART, CAN, LIN; 10,1-дюймовый HD сенсорный экран; Фотоэлектронные органы управления на передней панели являются долговечными и обеспечивают более точное и плавное взаимодействие и упрощают измерение. Применение Тестирование источников питания: осциллограф является важным инструментом для измерения параметров источника питания. 12-битное разрешение осциллографов серии HDO1000 позволяет проводить измерения пульсации легко и быстро. Обучение: серия осциллографов DHO1000 позволяет обучить в высших школах измерениям шумовых характеристик с применением 12-битного разрешения. Прикладные разработки: 10,1-дюймовый HD сенсорный экран помогает лучше отображать сигналы, а большая глубина и автоматическое масштабирование предоставляет больше возможностей при тестировании разрабатываемых систем. Автомобильная электроника: функция декодирования стандартов CAN и LIN - доступное решение для тестирования автомобильной электроники.

291060

Цифровой осциллограф RIGOL DHO1104

Особенности и преимущества

Применение
