Осушитель воздуха ОВ-1080М2

Осушитель воздуха ОВ-1080М2

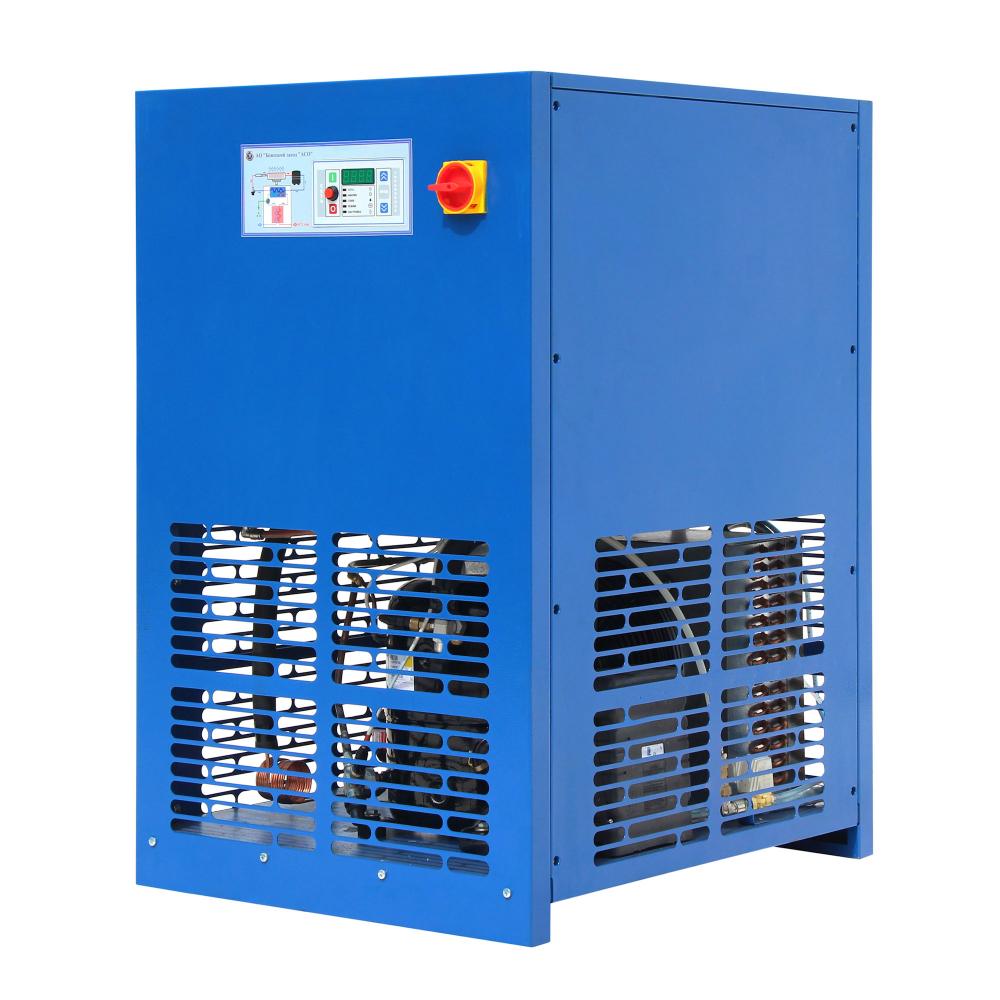

Осушитель воздуха ОВ-1080М2 Бежецкого завода АСО имеет пропускную способность 18 000 л/мин и рассчитан на работу при максимальном рабочем давлении 16 атм. Точка росы +3 °C. Привод 3,4 кВт / 380 В. Размеры 72 х 88 х 112 см, масса 145 кг. Принцип осушения воздуха основан на эффекте конденсации влаги на холодной поверхности, температура которой находится ниже точки росы.  Поступающий воздух охлаждается до температуры точки росы в две стадии. На первой стадии в контуре теплообменника «Воздух-воздух» охлаждается горячий воздух. На второй стадии в контуре теплообменника «Воздух-фреон» понижается температура сжатого воздуха до заранее заданной температуры точки росы. Благодаря пониженной температуре пары воды конденсируются и впоследствии отделяются из воздуха. Полученный конденсат скапливается в сепараторе и удаляется при помощи блока слива конденсата. Компрессор обеспечивает циркуляцию хладагента по фреоновому контуру осушителя. Конденсатор в сборе с вентилятором представляют собой теплообменник, в котором за счет охлаждения сжатого газообразного фреона происходит конденсация его паров. Регулятор производительности настроен на непрерывный режим работы компрессора при температуре сжатого воздуха на входе +25…+30 °С и максимальную пропускную способность с температурой точки росы в теплообменнике +2 °С. Если температура сжатого воздуха на входе превышает 45 °С, для эффективной работы воздух перед поступлением в осушитель должен быть охлаждён. Контроль работы осушителя воздуха ОВ-840М2 выполняется электронным блоком управления, который имеет четырехразрядный светодиодный дисплей, четыре кнопки управления («СЕТЬ», «ВВОД», «ВВЕРХ», «ВНИЗ») и пять контрольных индикаторов («СЕТЬ», «АВАРИЯ», «СЛИВ», «РЕЖИМ», «НАСТРОЙКА»). Блок управления осуществляет свою работу в трёх режимах: автоматический режим; ручной режим; режим программирования. Осушитель снабжен автоматической системой аварийной защиты с возможностью индикации причины аварийного останова. Экстренная остановка и блокировка пуска электродвигателя и компрессора происходит при следующих условиях: превышение температуры точки росы выше заданной в течение заданного времени; понижение точки росы ниже заданной или ниже 0 °С в течение заданного времени; обрыв входной цепи датчика; короткое замыкание входной цепи датчика.  Рекомендуемая схема пневмосистемы Официальный сайт Бежецкого завода АСО предлагает широкий выбор винтовых и поршневых компрессоров, оборудования и комплектующих для монтажа пневмосистем на предприятии. Паспорт осушителя воздуха ОВ-840М1 Рефрижераторный осушитель сжатого воздуха ОВ-840М1 276 кб По вашему запросу предоставим:: Каталог продукции завода Каталоги запасных частей Паспорта компрессоров Каталоги сборочных узлов Наиболее часто заказываемые запасные части к компрессорам
