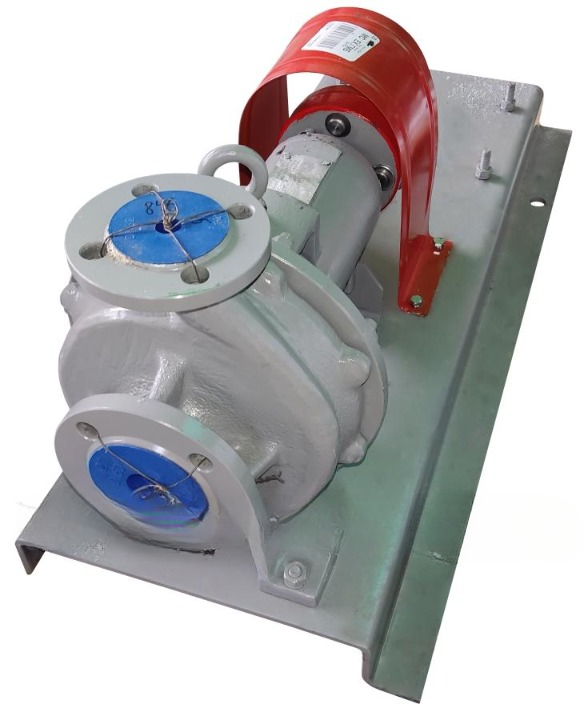

Химический насос АХ 50-32-160К-СД на раме, б/д, под 5,5 кВт

Химический насос АХ 50-32-160К-СД на раме, б/д, под 5,5 кВт

Химические насосы серии «АХ» центробежные горизонтальные одноступенчатые консольные. Предназначены для перекачивания химически активной рабочей жидкости, а также нейтральной жидкости с характеристиками: Плотность - менее 1850 кг/куб. м Вязкость - до 30*10-6 кв.м/с Содержание твердых фракций размером до 1 мм Объемная концентрация твердых фракций - до 1,5% Температура рабочей жидкости, в зависимости от типа исполнения насоса: "Д" от 0 С до +90 С; "Л" от 0 С до +70 С; "К", "Е", "И" от -40 С до +120 С Особенность насосов серии «Х» - возможность их обслуживания без отсоединения самого корпуса насоса от всасывающего и напорного трубопроводов. Данная особенность значительно сокращает время обслуживания насоса, упрощает процедуру диагностики и планово-предупредительного ремонта на объекте. Подвод рабочей жидкости происходит посредством трубопровода, находящегося строго по оси вала насоса. Отвод – вертикально вверх. Привод насоса от электродвигателя осуществляется посредством упругой муфты. Насосы могут комплектоваться с проставком между полумуфтами насоса и двигателя. При наличии проставки повторная центровка насоса с двигателем после монтажа не требуется. Тип электродвигатели и его исполнение – в зависимости от условий работы насосного агрегата. Маркировка насоса: АХ 200-150-400К-СД, AХ – насос Абразивный Химический, 200 - диаметр патрубка, всасывающего рабочую жидкость мм 150 - диаметр патрубка насоса на выходе жидкости, мм 400 - номинальный диаметр рабочего колеса, мм, К - исполнение насоса по материалу, из которого изготовлена проточная часть: «К» - высоколегированная хромоникелевая нержавеющая сталь марки 12Х18Н9ТЛ; «Е» - высоколегированная хромоникелемолибденовая нержавеющая сталь марки 12Х18Н12МЗТЛ; «И» - высоколегированная хромоникельмолибденомеднистая нержавеющая сталь марки 07ХН25МДТЛ; «Т» - титановый сплав марки ТЛ3 или ВТ1-0; «А» - углеродистая сталь марки 25Л. «Л» - кремнистый чугун марки ЧС15 «Д» - хромистый чугун марки ЧХ28 или ЧХ32 (обладает повышенными антикоррозийными свойствами) СД - исполнение насоса по типу применяемого уплотнения вала: Варианты уплотнения вала: С - одинарное сальниковое уплотнение; СД - двойное сальниковое уплотнение; 5 - одинарное торцовое уплотнение; 55 - двойное торцовое уплотнение. Тип уплотнения характеризует также максимальный уровень давления жидкости на входе: Уплотнение типа "С" и "СД" - 3,5 кгс/кв.см; Уплотнение "5" - 3,5 кгс/кв.см; Уплотнение "55" - 8 кгс/кв.см.
